分流阀+先导式止回阀

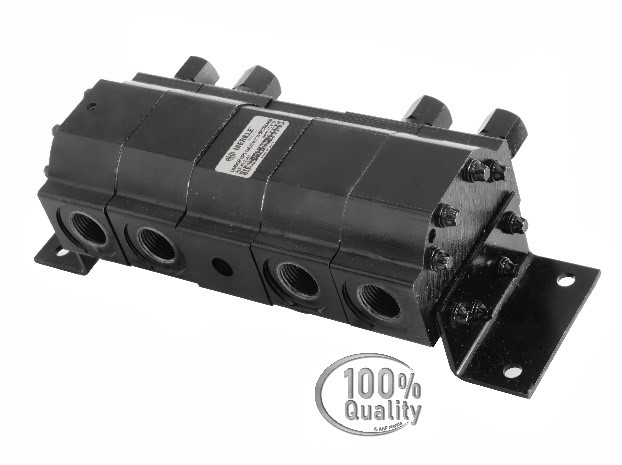

分流阀

旋转齿轮分流阀设计为仅在开口方向上同步液压缸(使其行程长度相等),方向需要在气缸底部向外(到达其行程的末端)。由于多余的液体通过分流阀的内部安全阀排出,以供给延迟到达其行程末端,因此同步得以完成。

将油缸的方向反转,旋转齿轮分流阀将起到组合器的作用,其效率与分配器相同。


请注意,合路器不调节油缸速度,因此需要流量控制来限制最大流量。



齿轮式分流阀设计用于实现2个或4个单动或双动液压缸的高精度同步进给。







先导式止回阀



先导式单向阀允许油在一个方向自由流动,并在相反方向关闭整个流量–方向B至A关闭,方向A至B打开。通过向液压先导接头“d”供油,可以打开闭合方向B至A。建议将阀门直接安装到油缸上,以避免液压软管的弹性导致杆的轻微位移。

即使油泵压力已关闭,使用该阀也可以将油缸内的油压保持在冲程末端位置。典型应用是对比由液压缸置换的径向型芯、塑料注塑模或压铸模上的注射压力。










液压分流器&止回阀-下载
