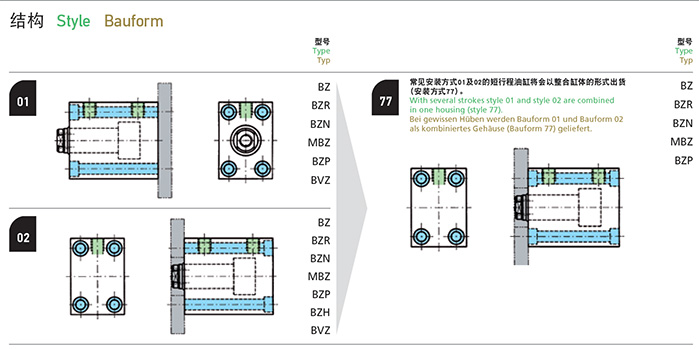

Q BZ 系列关于01.02.77三种常用安装方式的区别和联系？

A

—01安装方式为前面沉头孔安装，即前面锁螺丝固定—DIN912

—02安装方式为后面沉头孔安装，即后面锁螺丝固定—DIN912

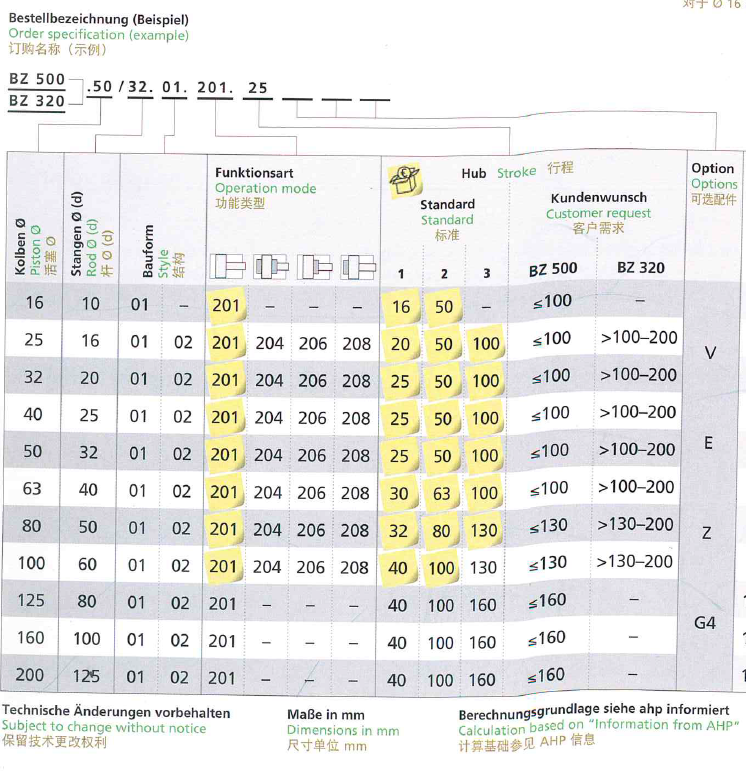

—77安装方式为前后沉头孔安装，即前后均可锁螺丝固定，此种安装方式是01、02两种安装方式的综合体，但是77安装方式仅限于方形液压缸的行程是标准行程时为默认选项，不同缸径下标准行程值如下所示：
Q 方形液压缸中BZ 500、BZ 320、BRB 250三种系列液压缸的的区别和定义是什么？

A
—BZ 500 指此系列液压缸的最大工作压强为500bar，其行程范围0＜液压缸行程≤标准行程h3；

—BZ 320指此系列液压缸的最大工作压强为320bar，其行程范围标准行程h3＜液压缸行程≤200mm；

—BRB 250指此系列液压缸的最大工作压强为250bar，其行程范围200＜液压缸行程≤500mm。
Q 方形液压缸中03、06、33、36安装方式下，固定螺丝孔数量和键槽位置的选择需要注意哪些？

A

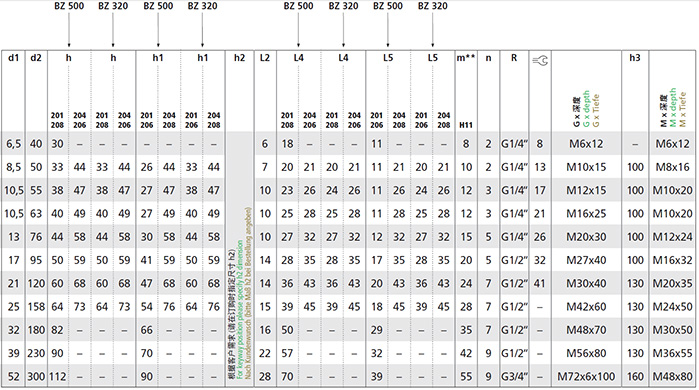

—当液压缸行程≥标准行程3时，在03、06、33、36安装方式下AHP MERKLE的标准是4个固定螺丝孔，即目录中h、h1所示的4个安装螺丝孔的孔位；当液压缸的行程＜标准行程3时，AHP MERKLE的标准是 2个固定螺丝孔，即目录中h所示的2个安装螺丝孔的孔位；若是客户指定在行程＜标准行程3时要求带有4个固定螺丝孔，在询价下单时请注明“保留h1”。

—在03、06、33、36安装方式下，AHP MERKLE公司可以根据客户要求加工安装键槽，即目录中h2所示槽位，加工安装键槽时，键槽值即h2所示的值须由客户提供（h2的值均有最大值和最小值）。

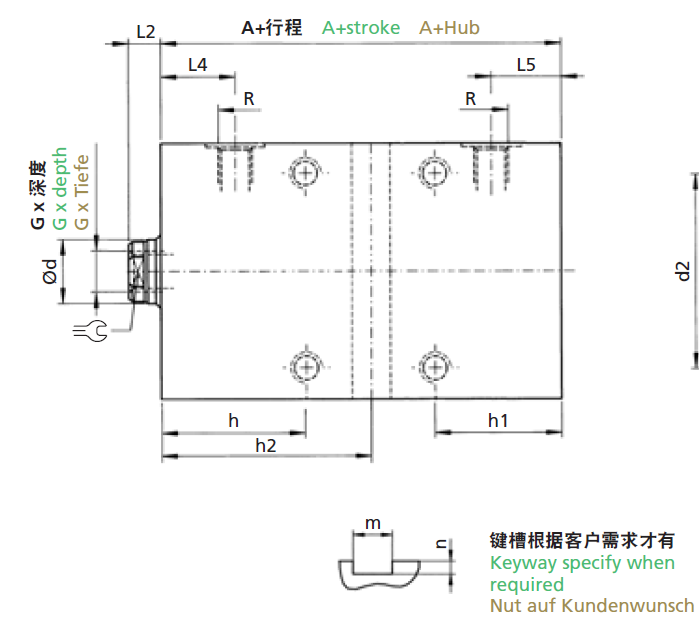

示例圆柱体样式06

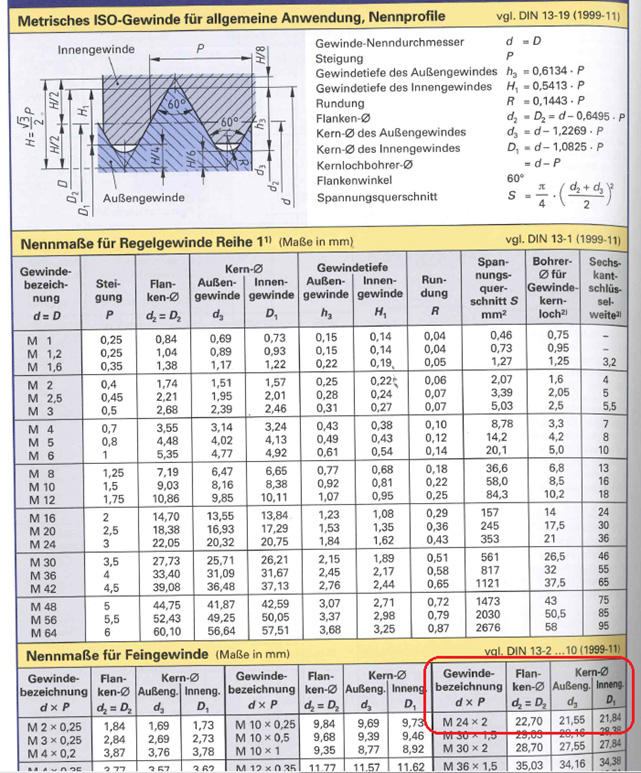

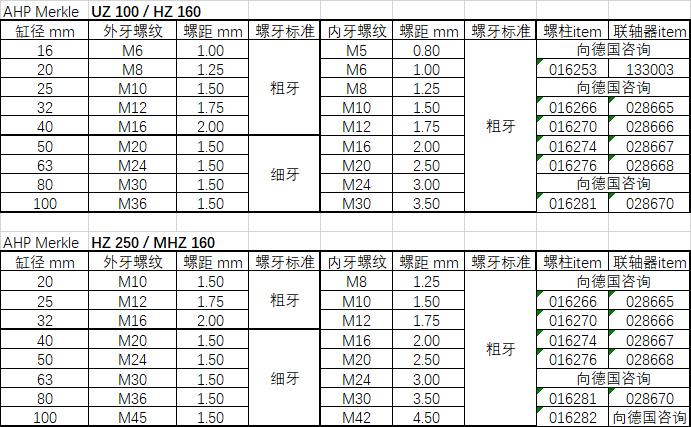

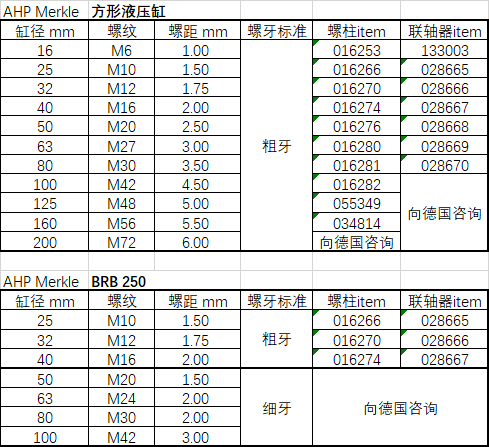

Q AHP Merkle液压缸的螺纹和牙距是什么标准呢？

A

示例: M24x2\

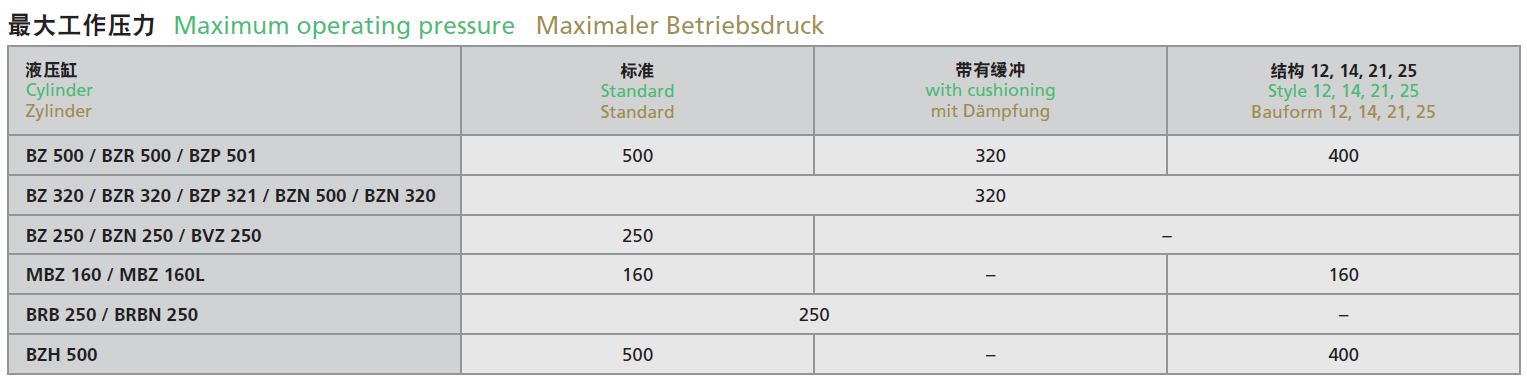

Q 液压缸的最大工作压强多少？

A
BZ 500、BZ 320、BZ 250、UZ 100、HZ 160、HZ 250等系列AHP Merkle液压缸，前面字母表示液压缸系列，后面数字表示此型号的液压缸最大工作压强。原则上，液压缸运行时不允许超过该液压缸的最大压力值，即使是瞬间超过也不可以，液压缸内部也不要出现压力峰值。

缸体油缸示例：
Q 液压缸工作温度多少？

A
液压缸的标准工作温度上限为80〬C，这取决于所选择的密封件，AHP MERKLE 的密封圈选择如下：

标准密封圈：-15〬C至80〬C (5°F 至 176 °F)

Viton密封圈：-15〬C至180〬C (5°F 至 356 °F)
Q 液压缸使用寿命多少？

A
液压缸的使用寿命受众多参数的影响，因此很难以给定一个特定的时间段或时间点，如果布置、度量和操作正确，液压缸是非常耐用的,但是液压缸在任何情况下运行时都应当注意下面几点：

·避免出现压力峰值；

·避免出现横向力，或由相应的导向装置吸收；

·密封件不能过热；

·保护活塞杆免受机械损伤/形成细纹；

·无杂质进入液压缸；

·液压介质中不含水；

·液压系统中不能有空气；
Q 氮气弹簧必须如何使用？

A
氮气弹簧是高压容器。使用前仔细阅读SF Bordignon目录上的使用说明非常重要。
Q 我必须紧固氮气弹簧吗？

A
是的，需要正确的紧固——如我们目录中的指南所述——可以保证氮气弹簧的耐久性和效率。
Q 氮气弹簧的最小负载压力是多少？

A
通常，最小负载压力为30巴。如果需要更低的加载压力，请联系技术支持。
Q 您是否符合氮气弹簧的认证要求？

A
是的，您可以从SF Brodignon网站的下载区域下载认证下载|目录、认证和表格| Bordignon.
Q 氮气弹簧必须像传统的钢丝弹簧那样预压缩吗？

A
不，氮气弹簧产生初始力（“接触”力），无需预压缩。对于市场上销售的一些氮气弹簧（但不是SF Bordignon品牌），可以根据不同的结构设计和不同的安全级别来建议预压缩。
Q 使用氮气弹簧必须保留多少行程“缓冲”？

A
由于其可靠的结构和先进的技术，SF Bordignon氮气弹簧的标称行程可100%使用。此外，还存在安全额外行程（根据不同型号，从1毫米到3毫米不等）。对于市场上出售的一些氮气弹簧（但不是SF Bordignon品牌），可以根据不同的结构设计和不同的安全水平来建议使用“备用”冲程。
Q 在行程极限（或中间行程）压缩弹簧所获得的力增加了多少？

A
最终力（也叫全压缩力、行程极限力）在我们的目录中有给出，是静态条件下测量的参考值。使用过程中产生的实际最终作用力可能会有所不同，因为这取决于应用的特定参数，例如工作速度（每分钟循环数）。因此，“中间”力也是如此。根据所用行程产生的力的变化实际上不是线性的，即使线性变化在静态条件下构成了一个非常好的近似值。实际上，偏离实际变化趋势是无关紧要的。指示一个假设的力的变化趋势与使用的冲程的精确曲线是没有用的，因为力可能会根据不同的使用参数而变化（在假设静态条件和最终的“合理”多变系数的情况下，但无论哪种情况，变化趋势都是唯一的，且是完全具有指示性的）。线性近似最多可以简化设计者的计算。
Q 是否可以将氮气弹簧安装在模具板上的适当位置/孔中？

A
是的，但总是有必要在底座上及孔内用螺钉紧固。请查看我们目录中的说明以了解更多细节（孔的直径等）。
Q 是否有可能向SF Bordignon寻求提供氮气弹簧，以替换目前正在使用的另一家生产商的型号？

A
是的，您可以联系我们的销售办公室，我们会向您推荐最好的解决方案。为了评估可能的互换性，请告知我们目前使用的紧固方式（以及更多最终相关参数）。无论如何，我们强调模具生产商和用户在被选入新项目时可以充分利用SF Bordignon的高品质氮气弹簧。
Q 氮气弹簧的最大充气压力是多少？

A
对于每个氮气弹簧，最大充注压力在氮气弹簧目录上有，在缸体上也有用激光雕刻显示了。
